● 交叉滚柱轴承设计,可承受大负载及精密运动
● 带锁紧装置
● 左右手版本,互换灵活
● 自准直仪测量全行程偏差,附检测报告
● 可叠加为多轴应用
SLS25手动位移台具有体积小、性能好的特性。位移台配备交叉滚柱轴承,其运动导向为一个精密V型槽,该组合可以保证位移台实现高分辨率、低跳动以及大负载的位移。在微分头顶端,我们粘接一个高硬度的碳化硅,碳化硅可以提高产品调节手感、重复定位精度以及稳定度。弹簧已加有预负载,防止产品在调节后出现回程。为确保产品稳定可靠,我们对每个产品在出厂之前都做检测并附测试报告。
微分头的一组固定架是不锈钢材质,稳定性好。用户可以根据情况把微分头装在左边或者是右边,配备为左手或者右手版本,对应的把产品锁紧装置固定在另一侧。在调节完成之后,可以锁紧螺丝来锁定位移台,防止误动。
位移台可通过简单叠加组成XY应用,通过信欧转接板可以组成XYZ三轴应用。
订单信息及规格
型号 | 行程(mm) | 调节螺丝 | 角度偏差(urad) | 中心负载 | 垂直负载 |
SLS25 | 25.4 | 精密微分头 | <150 | 320N | 60N |

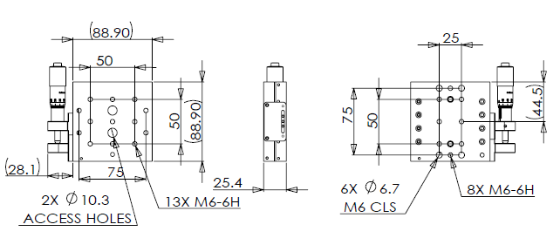

尺寸
