运动控制
当前位置:首页>>产品中心>>运动控制

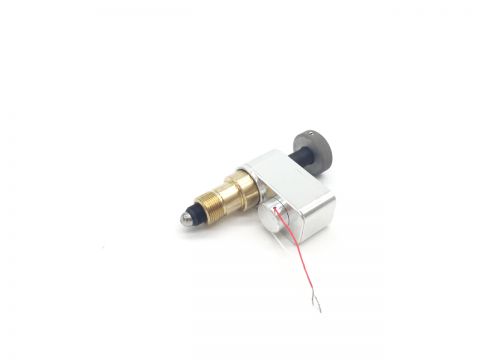

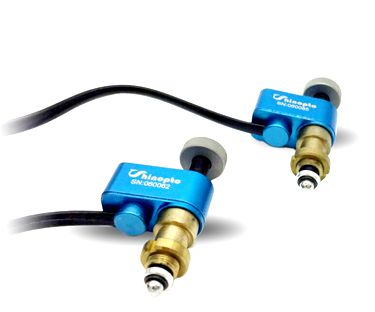

Nanomotor SNM01





  • ***小步进量(MIM< 30nm

  • 设计紧凑,易于控制

  • 断电保持

  • 电机寿命> 1 x 10^9


  • 产品介绍
  • 性能参数

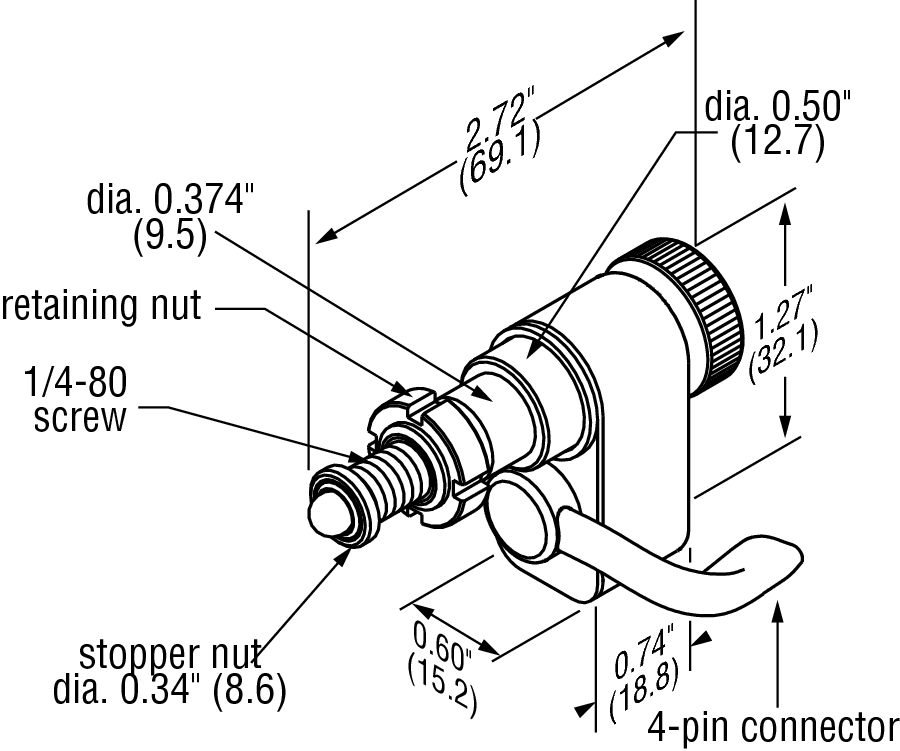

  • 规格尺寸
  • 资料下载

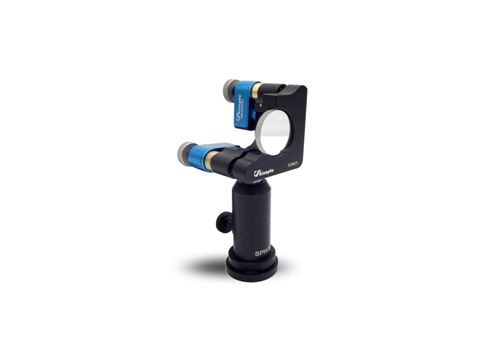

  Nanomotor 纳米促动器设计紧凑、性能卓越。其***小步长小于30nm,额定负载20N,与信欧光学调整架、位移台配合使用,可实现高精密的光路调节。设计结构可保证长时间稳定性以及断电保持。经典应用包括:镜架以及位移台的精密调节、手动调节螺母无法满足的应用以及不易触及镜架的远程调节。纳米促动器可以由我司SDRV01智能控制器(更多细节参照控制器)控制。

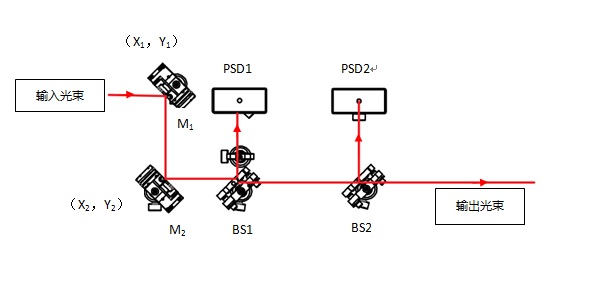

     图1-光束稳定系统示意图.jpg  Nanomotor 经典应用:光束稳定系统

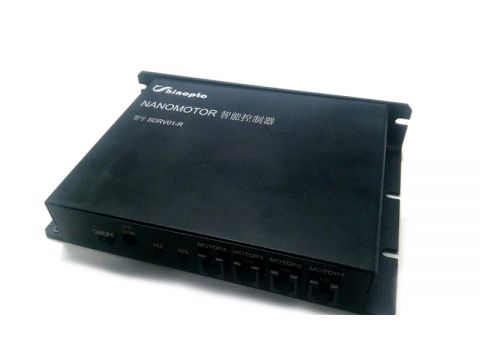

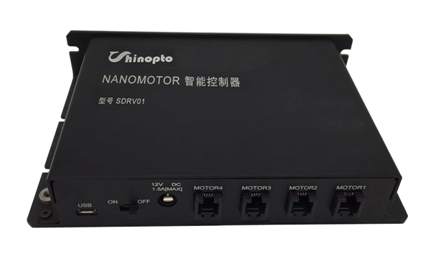

SDRV01 智能控制器

信信欧SDRV01智能控制器设计用于控制纳米促动器,请见以下特性:

  • 支持***高4路促动器的开环控制

  • USB通讯

  • Windows DLL



纳米促动器





型号

SNM02

行程(mm)

25.4

***小步长 (nm)

<30

角度分辨率(mrad)

<0.6

额定负载(kg)

2.0

驱动频率(kHz)

2

速度(mm/min)

1.2

环境温度(°C)

10-40

电机寿命

>1x109steps




型号

SNM01

行程(mm)

12.7

***小步长 (nm)

<30

角度分辨率(mrad)

<0.6

额定负载(kg)

2.0

驱动频率(kHz)

2

速度(mm/min)

1.2

环境温度(°C)

10-40

电机寿命

>1x109steps



智能控制器:

型号

SDRV01

通道

4

驱动频率

2 kHz

电源电压(VDC)

12(typical), 10.5to14.5

通讯接口

USB2.0

功率

11W@2kHz working,2W@idle

尺寸

130mmx100mmx30mm

环境温度

0°C to65°C

存储

-40°Cto95°C

重量

292g
