系统特点:
适用于三端口或六端口WDM批量化生产
透射、反射模式可选
找光时间低于15秒
高精密电控位移台
6轴智能控制器
DSP+FPGA嵌入式算法
自动8度角调平
嵌入式USB高速光功率计
高分辨率CCD相机
强大的数据处理能力
位置传感器保证空间定位精度
用户友好软件界面
设计紧凑、性价比高
系统特点:
适用于三端口或六端口WDM批量化生产
透射、反射模式可选
找光时间低于15秒
高精密电控位移台
6轴智能控制器
DSP+FPGA嵌入式算法
自动8度角调平
嵌入式USB高速光功率计
高分辨率CCD相机
强大的数据处理能力
位置传感器保证空间定位精度
用户友好软件界面
设计紧凑、性价比高

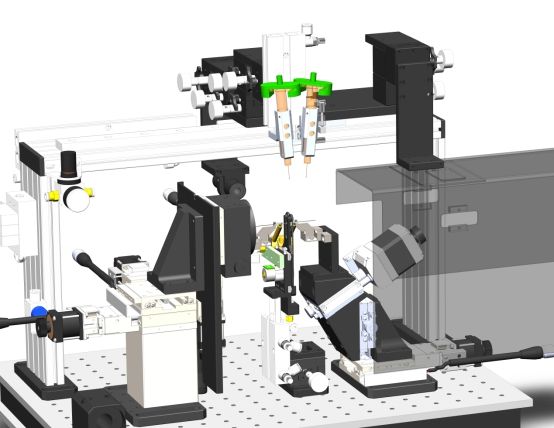

我司自主开发的全自动WDM耦光系统分为透射WDM耦光系统和反射WDM耦光系统, 可满足国内市场的标准三端口WDM器件和六端口WDM器件的全自动化生产,系统包含自动点胶功能和8度角自动调平功能,并可根据客户要求集成100G光谱扫描功能。该WDM耦光系统的集成化程度高,采用我司自主知识产权的高精度亚微米传感器保证空间定位的精度,独特而巧妙的点胶设计,可高效满足客户各类定制化的点胶要求。系统可一键操作,大大降低了产线对熟练技术工人的依赖,相比于传统人工生产,系统可大幅度提高劳动效率,并保证了产成品的一致性。
单元 | 名称 | 描述 | 品牌 | 数量 | ***大行程 | 分辨率 |
一、耦合单元 | ||||||
1 | 高精度电动微调架 两轴 | X,Y, | 骏河精机 PG-615 | 2 | 15mm | 0.1um |
2 | 高精度电动微调架 | Z | 骏河精机 PG-615+ | 1 | 25mm | 0.1um |
3 | 高精度电动旋转微调架 两轴 | ØX,ØY 两轴同心设计 | 神津精机 SA04B | 2 | 10 º | 0.0001 º |
4 | 快速装卸夹具 | 2 | ||||
二、观察单元 (Option) | ||||||
1 | 高倍变焦镜头 | 迪斯特 | 2 | |||
2 | CCD摄像机 Sony芯片 | 迪斯特 | 2 | |||
3 | 照明光源 | 迪斯特 | 1 | |||
4 | 镜头调整机构 | Shinopto | 1 | |||
5 | 龙门架 | Shinopto | 1 | |||
6 | 长行程微调架(可安装UV固化单元) | Shinopto | 1 | |||
7 | UV固化及保护罩 | Shinopto | 1 | |||
8 | 视频分割器 | - | 1 | |||
9 | LCD 显示屏 | - | 1 | |||
三、平台单元(Option) | ||||||
1 | 光学专用平台 | Shinopto | 1 | |||
2 | 加工件 | Shinopto | 1 | |||
四、控制单元 | ||||||
1 | 6轴精密运动控制器(***大可达6轴) | SAWC-601 | Shinopto | 1 | ||
■ ARM四核架构系统 ■ 支持条码输入 ■ 光功率计内置 ■ 8G内置数据存储 ■ 支持多用户管理 ■ 支持数据U盘导出 ■ 网络支持 ■ 设计时尚简约 |
