l 测量波长范围320-1100nm
l 9X9mm大面积位置传感器
l 2µm分辨率
l USB接口通讯兼供电
- 产品介绍
- 性能参数

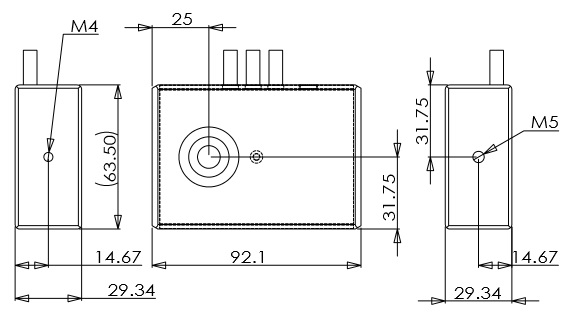

- 规格尺寸
- 资料下载

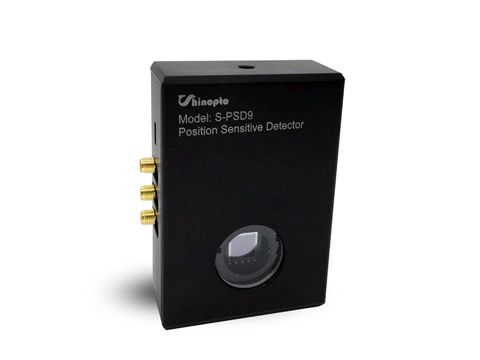

信欧新开发的PSD位置敏感传感器可提供激光光束在XY空间的 位置，广泛适用于光束稳定系统以及激光位置追踪。我们所采用的二极管来自国际知名厂商，如图1所示，PSD包含4个PN结，当激光照射在二极管上后，四个角输出IA、IB、IC、ID，公共端为COMMON。通过4路电路比较处理，得出激光束在传感器上的位置。与四象限二极管原理不同，PSD采用加强型四边形电极二极管，确保在整个位置传感器范围内具有很好的线性关系。

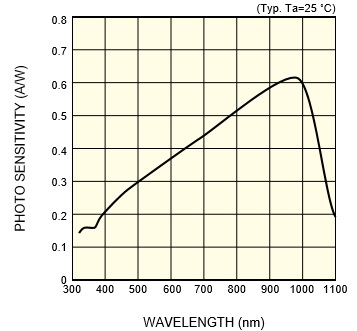

产品设计测量波长为320-1100nm，详细请参见下图（图2 ）光谱反应率。
Model | S-PSD9 |
波长范围 | 320-1100nm |
二极管面积 | 9x9mm |
***大光谱反应率 | 0.61A/W@960nm |
***大激光功率 | 5mW |
推荐光斑直径 | >0.2mm |
分辨率 | 1.5µm |
度 | ±25µm |
通讯接口 | Mini USB |
